在工业自动化控制系统、暖通空调（HVAC）、给排水工程等领域，阀门作为流体控制的核心部件，直接影响系统运行的稳定性、能效与安全性。江森电动蝶阀凭借其高精度控制、可靠性能与智能化设计，成为众多行业的优选设备。本文将深入解析江森电动蝶阀的工作原理，同时提供科学的选型方法，帮助工程技术人员、采购人员精准匹配应用需求，避免选型失误导致的成本浪费与系统故障。
一、江森电动蝶阀工作原理：从核心结构到运行流程
江森电动蝶阀本质是 “电动执行机构 + 蝶阀阀体” 的集成控制设备，通过电力驱动实现阀门的开关与调节，核心优势在于无需人工操作、响应速度快且控制精度高。要理解其工作原理，需先明确两大核心组件的功能与协同逻辑。
1. 核心结构组成

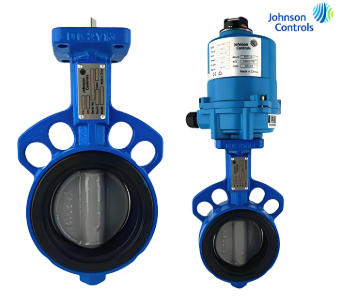

O江森电动蝶阀主要由三部分构成：
阀体组件：包括阀体（通常为铸铁、不锈钢材质）、蝶板（圆盘状，可绕阀轴旋转）、阀座（密封件，多为EPDM 橡胶、PTFE聚四氟乙烯材质，确保密封性能）。蝶板是流体控制的关键，其旋转角度直接决定流通面积大小。
电动执行机构：江森电动蝶阀的 “大脑与动力源”，内置电机（交流220V/380V或直流 24V）、减速器（降低电机转速，提升扭矩）、控制模块（接收外部信号，如4-20mA模拟量、开关量）、反馈装置（如位置传感器，实时反馈蝶板旋转角度，实现闭环控制）。
辅助配件：部分型号配备手动操作机构（断电时应急调节）、限位开关（防止蝶板超程损坏）、过载保护装置（避免电机因负载过大烧毁）。
2. 工作流程详解
江森电动蝶阀的运行遵循 “信号接收-动力驱动-位置反馈-精准控制” 的逻辑，具体流程如下：
信号输入：外部控制系统（如PLC、DCS或温控器）根据工况需求，向电动执行机构发送控制信号（例如，需要将流量调节至 50%，则发送12mA的模拟量信号）；
动力转换：执行机构内的控制模块接收信号后，驱动电机启动，电机输出的高速旋转动力经减速器减速后，转化为带动阀轴的低速高扭矩动力；
蝶板调节：阀轴带动蝶板绕中心轴旋转，旋转角度范围为 0-90°——0°时蝶板完全关闭，阻断流体；90°时蝶板完全打开，流体全流通；0°-90°之间的角度对应不同的流通面积，实现流量、压力或温度的调节；
闭环反馈：位置传感器实时检测蝶板的实际旋转角度，并将反馈信号回传至外部控制系统；
精准定位：控制系统对比“目标信号”与“反馈信号”，若存在偏差，继续发送调整信号，直至蝶板旋转至目标角度，实现高精度闭环控制。
例如，在HVAC系统中，当室温高于设定值时，温控器发送信号至江森电动蝶阀，执行机构驱动蝶板增大旋转角度，增加冷水流量，降低室温；当室温达到设定值，反馈信号触发电机停止，蝶板保持当前角度，维持系统稳定。
二、江森电动蝶阀准确选型：6大关键维度，避免选型失误
选型是确保江森电动蝶阀发挥最佳性能的核心环节，若选型不当（如材质不匹配介质、扭矩不足、连接方式不符），可能导致阀门泄漏、寿命缩短甚至系统瘫痪。需从以下6个关键维度综合评估，精准匹配应用场景。
1. 明确应用场景与控制需求
选型前需先界定阀门的核心用途，不同场景对阀门的功能要求差异显著：
开关控制场景（如给排水系统的管路通断）：选择“开关型”江森电动蝶阀，仅需实现 0°（关）和90°（开）的两位控制，重点关注密封性能与开关响应速度；
调节控制场景（如 HVAC的流量调节、化工工艺的压力控制）：选择“调节型”江森电动蝶阀，需支持 0°-90°的连续角度调节，重点关注控制精度（通常要求角度误差≤±1%）、线性度（流量与角度的线性关系）与重复性（多次调节的误差一致性）；
特殊场景（如食品医药行业、高温高压工况）：需额外关注 “卫生级认证”（如 3A、FDA）、耐高温材质（如 316L 不锈钢）或高压阀体设计（需符合 ANSI Class 150/300 压力等级）。
2. 确定介质参数：匹配材质与密封性能
O介质的物理化学性质直接决定阀体、蝶板与阀座的材质选择，是选型的核心依据：
介质类型：
清水、自来水等中性流体：阀体可选铸铁（成本低）、碳钢；阀座选 EPDM 橡胶（性价比高，耐温-20℃-120℃）；
腐蚀性流体（如酸碱溶液、海水）：阀体与蝶板需选不锈钢（如 304、316L），阀座选 PTFE 聚四氟乙烯（耐酸碱，耐温 - 200℃-260℃）；
食品、医药行业的流体（如药液、果汁）：需选卫生级不锈钢（316L），阀座选食品级 EPDM 或 PTFE，且阀体内壁需抛光处理（Ra≤0.8μm），避免介质残留；
介质温度：
低温（≤-20℃）：避免选普通 EPDM 阀座，可选用耐低温橡胶（如硅橡胶）或金属密封；
高温（≥150℃）：阀体选碳钢或高温不锈钢，阀座选PTFE或金属密封（如铜合金）；
介质粘度与杂质：若介质含颗粒杂质（如污水、泥浆），需选 “偏心蝶阀”（江森部分型号支持），避免杂质卡阻蝶板；若介质粘度高（如原油、糖浆），需增大阀体通径，减少流动阻力。
3. 计算公称通径（DN）：匹配管路与流量需求
公称通径（DN，如DN50、DN100）代表阀门的流通能力，需根据管路直径与实际流量计算确定：
按管路直径匹配：通常阀门DN与管路DN一致（如DN100的管路选DN100的阀门），避免因通径过小导致节流损失，或通径过大造成成本浪费；
按流量计算验证：通过流量公式 Q=Kv×√ΔP/ρ（Q 为流量，Kv 为流量系数，ΔP 为阀门前后压差，ρ 为介质密度），结合江森电动蝶阀的 Kv 值表（厂家提供），反推所需的 DN—— 例如，当流量 Q=50m³/h，压差 ΔP=0.2MPa，介质为水（ρ=1g/cm³）时，计算得 Kv≈112，对照江森 Kv 值表，需选择DN100的蝶阀（Kv 值约 120，满足需求）。4. 确认压力等级：避免阀体爆裂或泄漏
需同时关注 “公称压力（PN）” 与 “工作压力”，确保阀门能承受系统的实际压力：
公称压力（PN）：江森电动蝶阀常见PN等级为PN1.0、PN1.6、PN2.5（单位：MPa），代表阀门在常温下的最大允许压力；
工作压力：系统实际运行时的压力，需≤公称压力的 80%（安全余量）。例如，若系统工作压力为1.2MPa，需选择PN1.6的江森电动蝶阀（1.6MPa×80%=1.28MPa≥1.2MPa）；
注意温度对压力的影响：介质温度升高时，阀体材质的承压能力会下降（如铸铁阀体在 150℃时，承压能力仅为常温的 70%），需根据温度修正压力等级，必要时选择更高 PN 的型号。
5. 选择连接方式：匹配管路安装要求
江森电动蝶阀的连接方式需与管路的连接形式一致，常见类型有：
法兰连接：适用于DN50以上、压力较高（PN≥1.0MPa）的场景（如工业管路），连接牢固，密封性能好，但安装需螺栓固定，耗时较长；
对夹连接：适用于DN50-DN300、中低压（PN≤1.6MPa）的场景（如 HVAC、给排水），阀门两端夹在两片管路法兰之间，安装便捷，成本较低，是目前主流连接方式；
焊接连接：适用于高压、高温或腐蚀性强的场景（如化工管路），阀体与管路直接焊接，无泄漏风险，但后期维护不便（需切割更换）；
螺纹连接：仅适用于DN≤50的小口径阀门（如家用壁挂炉管路），安装简单，但承压能力有限（PN≤1.0MPa）。
6. 匹配电动执行机构参数：确保动力与控制兼容
O执行机构是电动蝶阀的 “动力核心”，选型时需关注3个关键参数：
扭矩：执行机构的输出扭矩需≥阀门所需的 “操作扭矩”（江森厂家会提供不同 DN 阀门的扭矩值），并预留20%-30%的安全余量，避免扭矩不足导致蝶板卡滞。例如，DN100的蝶阀操作扭矩为 80N・m，需选择输出扭矩≥104N・m（80×1.3）的执行机构；
电源电压：需与现场供电一致，江森电动蝶阀常见电压为 AC220V（民用、小型系统）、AC380V（工业大扭矩型号）、DC24V（防爆、低功耗场景）；
信号与控制方式：根据外部控制系统选择——若为 PLC/DCS 控制，选支持 4-20mA 模拟量信号的执行机构；若为简单开关控制，选支持 220V 开关量信号的执行机构；若需远程监控，可选择带 RS485 通讯功能的智能型执行机构（江森部分新款支持 Modbus 协议）。
三、江森电动蝶阀选型常见误区与规避建议
即使掌握选型维度，仍可能因细节疏忽导致失误，以下是3个高频误区及规避方法：
O误区 1：只看 DN，忽略 Kv 值
部分用户直接按管路 DN 选阀门，但相同DN的蝶阀，因蝶板设计（如偏心、中线）不同，Kv 值差异较大，可能导致流量不足。
规避：必须结合实际流量需求，对照江森厂家提供的 “DN-Kv 值对应表”，验证 Kv 值是否满足系统要求。
误区2：介质温度未修正材质
例如，在80℃的热水系统中，选用普通 EPDM 阀座（耐温上限 120℃，但长期高温会加速老化），导致1-2年就出现密封泄漏。
规避：根据介质长期工作温度，选择耐温等级更高的材质（如热水系统选耐温150℃的三元乙丙橡胶阀座），并参考厂家提供的 “材质 - 温度耐受曲线”。
误区 3：执行机构扭矩预留不足
部分用户按阀门额定扭矩选执行机构，未考虑介质粘度、压力波动等因素导致的扭矩增大，造成电机过载烧毁。
规避：扭矩预留量需根据介质类型调整——清水系统预留20%，粘稠或含杂质介质预留 30%-50%，并选择带过载保护功能的江森执行机构。
结语
江森电动蝶阀的高效运行，源于对工作原理的理解与准确选型的结合。通过掌握 “结构 - 流程” 的核心逻辑，可快速判断阀门运行故障；通过从 “场景需求、介质参数、通径压力、连接方式、执行机构”5大维度科学选型，并规避常见误区，能确保阀门与系统完美匹配，延长使用寿命，降低运维成本。
若需进一步了解某一特定场景（如食品级江森电动蝶阀选型、防爆型型号推荐）的详细方案，可参考江森官方技术手册，或联系专业技术人员进行定制化选型评估。
