在暖通空调、给排水等流体输送系统中，维持系统压力稳定是确保设备正常运行和高效节能的关键。压差旁通阀作为实现这一目标的重要装置，通过自动调节系统压差，保障了系统的稳定运行。了解其工作原理与图例符号，有助于工程设计、安装和维护人员更好地运用这一设备。
一、压差旁通阀的工作原理
（一）基本结构与组成

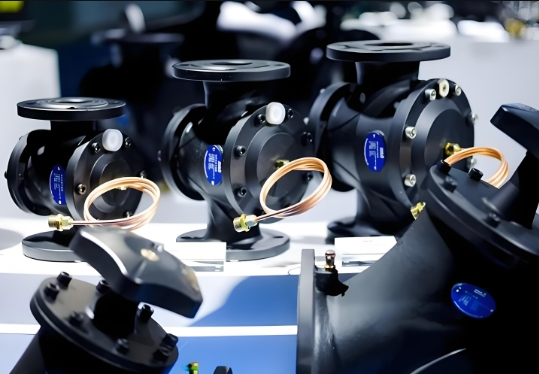

0压差旁通阀主要由阀体、阀芯、弹簧、压差控制器、执行机构等部件组成。阀体连接在系统的供回水管道之间，形成旁通通道；阀芯在阀体内移动，控制旁通流量；弹簧为阀芯提供复位力；压差控制器负责监测系统供回水的压力差，并根据设定值发出控制信号；执行机构则根据控制器的信号驱动阀芯动作 。
（二）工作过程
0监测压力差：在系统运行过程中，压差控制器通过取压管分别连接系统的供水管道和回水管道，实时监测两者之间的压力差值。例如，在中央空调冷冻水系统中，当末端设备（如风机盘管）的负荷发生变化时，冷冻水在末端的流量需求也会改变，进而导致供回水管路的压力差发生波动。
与设定值比较：压差控制器内预先设定了一个目标压力差值。当实际监测到的压力差值与设定值相等时，系统处于稳定运行状态，压差旁通阀保持原有开度或处于关闭状态，系统水流按正常路径流动。若实际压力差值大于设定值，表明系统阻力减小，可能是因为末端设备关闭数量较多，使得冷冻水流量需求降低；反之，若实际压力差值小于设定值，则意味着系统阻力增大，可能是由于末端设备开启数量增加，冷冻水流量需求上升 。
阀芯动作调节：一旦实际压力差值偏离设定值，压差控制器便会发出控制信号。当压力差大于设定值时，控制器向执行机构发送指令，执行机构驱动阀芯移动，使压差旁通阀开启一定角度，部分水流通过旁通阀从供水管道直接流向回水管道，减少了主回路的流量，从而降低供回水压差，使其逐渐接近设定值。随着旁通流量的增加，主回路流量减少，供回水压差下降；当压力差降低到设定值时，控制器控制执行机构，使阀芯回到合适位置，稳定旁通阀开度。当压力差小于设定值时，控制器同样通过执行机构控制阀芯，使旁通阀关小或关闭，减少旁通流量，增加主回路流量，提升供回水压差 。
（三）应用场景举例
0以大型商业建筑的中央空调系统为例，在一天的不同时段，建筑内各区域的空调负荷差异很大。在夜间，大部分办公区域的空调关闭，冷冻水末端流量需求大幅降低，供回水压差会迅速升高。此时，压差旁通阀自动开启，将多余的冷冻水引流至旁通管道，避免因压力过高对水泵、管道及末端设备造成损害，同时也能减少水泵的能耗，实现节能运行。而在白天办公高峰期，末端设备大量开启，冷冻水流量需求增加，当供回水压差低于设定值时，压差旁通阀关闭，确保冷冻水全部流向末端设备，满足制冷需求 。二、压差旁通阀的图例符号
（一）常见图例形式
在工程图纸中，压差旁通阀有多种常见的图例符号表示形式。一种较为常见的表示方法是：用两条平行的线段代表旁通管道，在管道中间绘制一个带有箭头的阀门符号，箭头方向表示水流通过旁通阀的方向，阀门符号中间通常会添加一个小圆圈或其他标识，以区分于普通阀门 。如下是简单的手绘示意（实际使用中可借助专业绘图软件绘制更标准图形）：
另一种表示形式是采用图形符号与文字标注相结合的方式。图形部分绘制一个类似普通截止阀的符号，在其旁边标注 “PBCV”（Pressure Difference By - Pass Control Valve，即压差旁通控制阀）字样，以明确该阀门的类型和功能 。
（二）标准规范依据
在国家标准《建筑给水排水制图标准》（GB/T 50106）和《暖通空调制图标准》（GB/T 50114）中，虽然未对压差旁通阀图例进行单独的强制性统一规定，但行业内通常会参考阀门通用图例标准，并结合其功能特点进行绘制 。在实际工程设计中，设计人员也会在图纸的图例说明部分对压差旁通阀的图例符号进行详细解释，以确保施工人员和维护人员能够准确理解图纸内容 。
（三）图例符号的作用
压差旁通阀的图例符号在工程图纸中具有重要作用。对于设计人员而言，它是表达设计意图、传递设备信息的重要工具，能够清晰地展示压差旁通阀在系统中的位置和连接方式；对于施工人员，通过图例符号可以快速识别设备，准确进行安装；而对于后期维护人员，在查看系统图纸进行故障排查和维护时，图例符号有助于他们迅速找到压差旁通阀的位置，了解其工作原理和连接关系，提高维护效率 。
压差旁通阀凭借独特的工作原理，在各类流体输送系统中发挥着稳定压力、节能降耗的重要作用。其图例符号作为工程语言的一部分，确保了设计、施工和维护等各个环节的准确沟通。深入理解压差旁通阀的工作原理与图例符号，对于保障系统的稳定运行和高效管理具有重要意义 。
