在现代建筑的暖通空调系统以及工业自动化控制领域，电动二通阀发挥着关键作用，而施耐德作为行业知名品牌，其生产的电动二通阀以卓越的性能和可靠性备受青睐。了解施耐德电动二通阀的工作原理以及正确的安装方法，对于确保系统高效稳定运行至关重要。
一、工作原理剖析

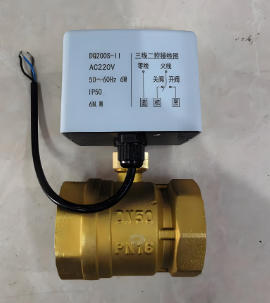

施耐德电动二通阀主要由阀体、阀芯、电动执行器等部分组成。其工作原理基于电动执行器接收外部控制信号，进而驱动阀芯在阀体内运动，实现阀门的开启与关闭，以此控制管道内流体的通断和流量大小。
从控制信号角度来看，电动执行器能够接收多种类型的控制信号，常见的有电压信号（如 0-10V）、电流信号（如4-20mA）以及脉冲信号等。当温控器、控制器等设备发出控制信号后，电动执行器内部的电路系统会对信号进行识别和处理。例如，当接收到来自温控器的温度偏差信号为4-20mA 电流信号时，若室内温度高于设定温度，温控器会输出一个相对较大的电流值，电动执行器接收到该信号后，会驱动电机运转。
电动执行器中的电机通常为可逆同步电机或步进电机。以可逆同步电机为例，电机在接收到驱动信号后开始旋转，通过齿轮传动机构将电机的旋转运动转化为阀芯的直线运动。当电机正转时，阀芯逐渐从阀座上提起，阀门开启，管道内的流体（如冷水、热水、蒸汽等）开始流通；当电机反转时，阀芯在弹簧力或自身重力作用下逐渐回落至阀座，阀门关闭，阻断流体流通。而且，在一些高端型号的施耐德电动二通阀中，电动执行器还带有磁滞离合机构。当电机运转到设定位置后，磁滞离合机构会发挥作用，使电机与传动机构分离，此时即使电机仍有电流通过，也不会继续带动阀芯运动，从而避免了电机因过度运转而损坏，同时确保阀门能够稳定地保持在当前开度位置。
二、安装流程详解
安装前准备
检查阀门与配件完整性：在安装施耐德电动二通阀之前，需要仔细检查阀门本体以及附带的配件是否齐全，包括阀体、阀芯、电动执行器、连接螺栓、密封垫等。同时，检查阀门外观是否有损坏、变形等情况，确保阀门在运输过程中未受到损伤。例如，查看阀体表面是否有裂纹，电动执行器外壳是否有破损等。
清洁管道：确保安装阀门的管道内部清洁无杂物至关重要。管道内的焊渣、铁锈、泥沙等杂质可能会在阀门开启和关闭过程中进入阀腔，磨损阀芯和阀座，影响阀门的密封性能和使用寿命。可以采用压缩空气吹扫、化学清洗等方法对管道进行清洁。例如，使用高压空气枪对管道内部进行吹扫，将杂质吹出管道。
核对型号与参数：根据实际的工程设计要求，仔细核对所选用的施耐德电动二通阀的型号、规格以及各项技术参数是否正确。例如，确认阀门的公称通径是否与管道管径匹配，阀门的额定压力是否满足系统工作压力要求，电动执行器的控制信号类型是否与控制系统兼容等。
阀门安装
确定安装位置：选择合适的安装位置对于电动二通阀的正常运行十分关键。一般来说，应将阀门安装在便于操作、维护和检修的地方，同时要避免安装在振动较大、高温、潮湿或有腐蚀性气体的环境中。在暖通空调系统中，常将电动二通阀安装在风机盘管的进水管或回水管上。安装时要确保阀门的安装位置符合流体流向要求，阀体上通常标有流体流向箭头，安装时应使箭头方向与管道内流体的实际流向一致。
连接方式操作：施耐德电动二通阀常见的连接方式有螺纹连接和法兰连接。对于螺纹连接，在连接前需要在螺纹处缠绕适量的密封带（如聚四氟乙烯生料带），以确保连接的密封性。将阀门的螺纹端与管道的螺纹接口对准，然后用扳手按照规定的扭矩拧紧，注意不要过度用力，以免损坏螺纹。对于法兰连接，先将阀门的法兰与管道的法兰对齐，插入连接螺栓，并在螺栓两端套上垫圈。然后，按照对角交叉的方式逐步拧紧螺栓，使法兰连接紧密且受力均匀。在拧紧过程中，要使用合适的扭矩扳手，确保螺栓的拧紧力矩符合相关标准要求。
电动执行器安装与接线
执行器安装：在阀体安装完成后，进行电动执行器的安装。将电动执行器与阀体按照规定的安装方式进行连接，通常是通过特定的连接接口或法兰进行固定。在连接过程中，要注意对准安装孔位，确保执行器安装牢固。同时，检查执行器的安装方向是否正确，使其操作指示方向与实际需求一致。
接线操作：根据电动执行器的电气接线图，进行正确的接线。首先，切断电源，确保接线过程安全。将控制电缆的导线按照接线图的标识，分别连接到电动执行器的相应接线端子上。例如，将电源相线连接到电源输入端子，零线连接到零线端子，控制信号的正负极分别连接到对应的信号输入端子。接线完成后，仔细检查接线是否牢固，有无松动、短路等情况。可以使用万用表对线路进行导通测试和绝缘电阻测试，确保接线正确无误。然后，将接线盒盖好，做好防护措施，防止灰尘、水汽等进入接线盒影响电气性能。
调试与检查
通电测试：在完成阀门和电动执行器的安装以及接线后，进行通电测试。接通电源，观察电动执行器是否能够正常工作，阀门是否能够按照控制信号的要求准确地开启和关闭。可以通过手动操作控制器，发送不同的控制信号，检查阀门的动作响应是否及时、准确。例如，先发送一个开启信号，观察阀门是否能够顺利开启到设定的开度位置，然后发送关闭信号，检查阀门是否能够完全关闭。
密封性检查：在阀门开启和关闭状态下，分别检查阀门与管道连接处、阀盖与阀体连接处等部位的密封性。可以采用压力测试的方法，向管道内充入一定压力的流体（如空气或水），观察密封部位是否有泄漏现象。如在充水测试时，仔细查看连接处是否有水滴渗出，若发现有泄漏，应及时查找原因并进行处理，可能是密封垫损坏、连接螺栓松动等原因导致，针对具体问题进行更换密封垫或紧固螺栓等操作。
