在HVAC（ heating, ventilation, and air conditioning ）暖通空调系统、工业流体控制等领域，阀门作为流体输送与调节的核心部件，直接影响系统的运行效率、能耗水平与稳定性。江森自控（Johnson Controls）作为全球领先的建筑智能化与能源解决方案提供商，其生产的江森二通阀凭借精准的控制性能、可靠的质量与广泛的适配性，成为众多行业的优选设备。本文将从江森二通阀的工作原理入手，深入拆解其核心结构与运行逻辑，并结合实际应用场景，提供科学、详细的选型方法，帮助工程技术人员、采购人员及运维人员全面掌握该设备的关键知识，助力系统高效运行。
一、江森二通阀核心概述：定义与应用场景

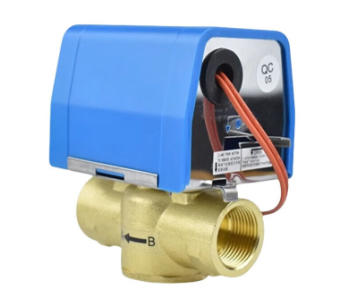

江森二通阀是一种用于控制流体（如水、乙二醇溶液、蒸汽等）通断或流量调节的阀门设备，通过阀芯与阀座的相对运动改变流道截面积，进而实现对流体介质的精准控制。其核心特点在于 “二通” 结构——即仅包含进口和出口两个通道，流体单向流动，结构简洁且控制精度高。
从应用场景来看，江森二通阀的适用范围极为广泛：
HVAC 暖通空调系统：常用于中央空调水系统的末端设备（如风机盘管、空调机组），通过调节冷水或热水的流量，控制室内温度，实现节能降耗；
工业制程控制：在化工、制药、食品加工等行业中，用于调节反应釜、换热器等设备的介质流量，保障生产过程的温度、压力等参数稳定；
民用与商用建筑：如酒店、写字楼、商场等场所的供暖/制冷系统，以及生活热水循环系统，通过江森二通阀实现分区温度控制，提升用户舒适度；
新能源领域：在光伏电站、储能系统的冷却循环中，调节冷却液流量，确保设备在适宜温度下运行，延长使用寿命。
二、江森二通阀工作原理：结构拆解与运行逻辑
要理解江森二通阀的工作原理，需先明确其核心组成结构，再结合“驱动-调节-反馈”的逻辑链条，拆解其运行过程。
（一）核心组成结构
江森二通阀主要由阀体、阀芯、阀杆、执行器、密封件五大核心部件组成，各部件功能协同，共同实现流体控制：
阀体：作为阀门的主体框架，采用铸铁、黄铜或不锈钢材质（根据介质腐蚀性选择），内部设有流道，连接系统的进口与出口，是流体流通的 “通道载体”；
阀芯：位于阀体内部，与阀座形成密封配合，通过“升降”或“旋转”运动改变流道截面积（如线性阀芯用于流量调节，快开阀芯用于通断控制），是控制流量的 “核心部件”；阀杆：连接阀芯与执行器，将执行器的动力传递给阀芯，实现阀芯的运动控制，相当于 “动力传导桥梁”；
执行器：江森二通阀的 “动力来源”，分为电动执行器、气动执行器两种（主流为电动执行器），接收外部控制信号（如 0-10V、4-20mA 模拟信号或开关信号），驱动阀杆与阀芯运动；
密封件：安装在阀芯与阀座、阀杆与阀体的接触部位，采用丁腈橡胶、氟橡胶等材质，防止流体泄漏，保障阀门的密封性与可靠性。
（二）具体运行逻辑
以 HVAC 系统中常用的江森电动二通调节阀为例，其工作过程可分为“信号接收 - 动力驱动-流量调节-状态反馈”四个步骤，具体如下：
信号接收：系统控制器（如江森自控的温控器、DDC控制器）根据实际需求（如室内温度高于设定值），输出控制信号（如 4-20mA 电流信号）至二通阀的电动执行器；
动力驱动：执行器接收信号后，内部的电机或电磁线圈启动，将电能转化为机械能，通过齿轮减速机构带动阀杆做线性运动（上升或下降）；
流量调节：阀杆带动阀芯同步运动——若需增大冷水流量（降低室内温度），阀芯下降，靠近阀座，流道截面积减小？不，此处需纠正：若室内温度过高，需增大冷水流量，此时阀芯应 “远离阀座”，流道截面积增大，冷水通过量增加；若室内温度过低，阀芯 “靠近阀座”，流道截面积减小，冷水流量减少；当需要完全关闭阀门时，阀芯与阀座紧密贴合，流道完全封闭，流体停止流通；
状态反馈：部分江森二通阀配备位置反馈装置（如电位器），可将阀芯的实际位置（如开度 0%-100%）转化为反馈信号，传递给系统控制器，控制器根据反馈信号判断阀门是否达到目标状态，若存在偏差则调整控制信号，实现 “闭环控制”，确保流量调节的精准性。而对于江森电动二通切断阀（用于通断控制，非流量调节），其工作逻辑更简洁：控制器输出开关信号（如220V交流信号），执行器驱动阀芯快速升降，实现 “全开” 或 “全关” 状态，无中间开度调节，适用于需要完全切断流体的场景（如系统检修、设备保护）。
三、江森二通阀选型方法：6大核心维度与实操建议
选型是确保江森二通阀适配系统需求、发挥最佳性能的关键环节。若选型不当，可能导致阀门流量不足、泄漏、寿命缩短，甚至影响整个系统的运行稳定性。以下从“介质特性、系统参数、控制需求”三大层面，梳理6个核心选型维度，并提供实操建议。
（一）维度 1：根据介质特性选型——适配流体本质需求
介质特性是选型的首要依据，需重点关注介质类型、腐蚀性、温度、粘度四大指标：
介质类型：若介质为水（冷水、热水）、乙二醇溶液（防冻溶液），可选择黄铜或铸铁阀体；若介质为蒸汽（饱和蒸汽、过热蒸汽），需选择耐高温的铸钢或不锈钢阀体，且阀芯需采用耐磨材质（如不锈钢），防止蒸汽冲刷磨损；若介质为腐蚀性流体（如化工溶液），需选择全不锈钢阀体（304、316L材质），并搭配氟橡胶密封件，避免腐蚀泄漏；介质温度：江森二通阀的温度适配范围分为“低温（-20℃~80℃）、中温（80℃~200℃）、高温（200℃~400℃）”，需根据介质最高温度选择——如民用空调冷水系统（温度 5℃~15℃）可选低温型；工业蒸汽系统（温度 150℃~250℃）需选中高温型；
介质粘度：若介质为低粘度流体（如水、酒精），选择常规阀芯即可；若为高粘度流体（如润滑油、粘稠化工原料），需选择大口径流道、低阻力的阀芯（如偏心旋转阀芯），避免阀芯堵塞。
实操建议：明确介质的“化学名称、温度范围、浓度（如乙二醇溶液浓度 30%）”，参考江森产品样本的 “介质兼容性表”，避免材质与介质不匹配。
（二）维度 2：根据系统压力选型——确保耐压安全
系统压力包括 “工作压力”（正常运行时的压力）和“设计压力”（系统最大允许压力），需选择阀门的 “公称压力（PN）”大于等于系统设计压力，防止阀门因压力过高破裂。
江森二通阀的公称压力常见规格有PN10（1.0MPa）、PN16（1.6MPa）、PN25（2.5MPa）；
民用 HVAC 系统（如风机盘管）工作压力通常为 0.4MPa~0.8MPa，可选PN10或PN16；工业高压系统（如高压蒸汽管道）工作压力大于 1.6MPa，需选 PN25 及以上规格。
实操建议：通过系统设计图纸或压力表读取 “系统设计压力”，选型时确保阀门 PN 值≥系统设计压力，预留 20%~30% 的安全余量。
（三）维度 3：根据流量需求选型——匹配口径与Kv值
流量是阀门选型的核心参数，需通过 “计算流量” 和 “Kv 值” 确定阀门口径，避免 “大阀小用”（浪费成本、控制精度低）或 “小阀大用”（流量不足、系统低效）。
计算系统所需流量：根据系统负载计算流量，如 HVAC 系统中，冷水流量计算公式为：Q = (Qc × 3.6) / (c × ρ × Δt)，其中 Q 为流量（m³/h），Qc 为冷负荷（kW），c 为水的比热容（4.186kJ/kg・℃），ρ 为水的密度（1000kg/m³），Δt 为供回水温差（通常 5℃）；
确定阀门 Kv 值：Kv 值是阀门的流量系数，指在 1bar 压力差下，介质（水）的体积流量（m³/h）。Kv 值需满足 “系统所需流量”，计算公式为：Kv = Q × √(ρ / ΔP)，其中 ΔP 为阀门前后的压力损失（通常取系统总压力损失的 20%~30%）；
匹配阀门口径：根据计算得出的 Kv 值，对照江森产品样本的 “Kv 值-口径对应表” 选择口径 —— 如 Kv 值为 2.5 对应 DN20（8 寸），Kv 值为4.0对应 DN25（1 寸）。
实操建议：若流量计算存在不确定性，可选择比计算口径大一个规格的阀门（如计算需 DN20，可选 DN25），但需确保执行器动力足够驱动阀芯，避免调节精度下降。
（四）维度 4：根据控制方式选型——适配系统信号与功能
江森二通阀的控制方式需与系统控制器的信号类型、控制需求匹配，主要分为“调节型” 和 “切断型”，具体如下：
调节型二通阀：适用于需要连续调节流量的场景（如HVAC温度控制），接收模拟信号（0-10V、4-20mA），阀芯可在0%-100%开度范围内连续运动，实现流量的精准调节；推荐型号如江森VG1205系列电动调节二通阀；
切断型二通阀：适用于需要完全通断的场景（如系统启停、设备保护），接收开关信号（AC220V、DC24V），阀芯仅“全开”或“全关”两种状态，关闭时密封性高（泄漏量≤0.01%）；推荐型号如江森VG1200系列电动切断二通阀。
实操建议：明确系统控制器的输出信号类型（模拟 / 开关），若需实现 “渐变调节” 选调节型，若需 “快速切断” 选切断型；同时注意执行器的电源电压（如 AC220V、DC24V）与系统匹配。
（五）维度 5：根据安装环境选型 —— 保障长期稳定运行
安装环境的温度、湿度、粉尘、腐蚀性等因素，直接影响阀门的使用寿命，需针对性选型：
室内干燥环境（如写字楼机房）：选择常规防护等级的阀门（IP54），执行器无需额外防护；
室外或潮湿环境（如屋顶空调机组）：选择高防护等级的阀门（IP65 及以上），执行器需具备防水、防尘功能，避免电机受潮损坏；
腐蚀性环境（如化工车间）：选择全不锈钢阀体+防腐涂层执行器，防止环境中的腐蚀性气体侵蚀设备；
高温环境（如锅炉附近）：选择耐高温执行器（工作温度≤120℃），避免执行器内部电子元件因高温失效。
实操建议：记录安装地点的 “环境温度范围、湿度、是否有腐蚀性气体”，参考江森产品样本的 “环境适应性参数” 选型，必要时可咨询厂家技术人员。
（六）维度 6：根据品牌与售后选型——确保品质与服务
江森二通阀作为品牌产品，需注意辨别正品，同时关注售后保障：
选择正规渠道：通过江森自控授权经销商或官方平台采购，避免购买假冒伪劣产品（假冒产品常存在材质不达标、泄漏率高、寿命短等问题）；
确认售后支持：江森正品阀门通常提供1-2年质保，部分型号可延长质保期；同时需确认厂家是否提供安装指导、故障维修、备件供应等服务，避免后期运维困难。
实操建议：采购时要求供应商提供“江森产品授权证书”，并留存产品序列号（用于官方验证）；与供应商签订售后协议，明确质保范围与维修响应时间。
四、江森二通阀选型常见误区与规避方法
在实际选型过程中，部分人员易因参数混淆、需求误判导致选型失误，以下列举3个常见误区及规避方法：
误区 1：仅按管道口径选型，忽略流量需求
部分人员直接根据管道口径（如DN25管道选DN25阀门），但实际系统流量可能无需 DN25 阀门的 Kv 值，导致 “大阀小用”，控制精度下降。
规避方法：先计算系统所需流量与Kv值，再根据Kv值匹配阀门口径，而非直接按管道口径选型。
误区 2：忽视介质温度与压力，导致材质失效
如将常规冷水阀门（耐温≤80℃）用于蒸汽系统（温度≥150℃），导致阀体变形、密封件老化泄漏。
规避方法：明确介质的最高温度与系统最高压力，严格按照“介质-材质”“压力-PN 值” 的匹配关系选型，不盲目通用。
误区 3：混淆调节型与切断型，功能不匹配
将切断型二通阀用于流量调节场景，导致流量无法连续控制；或调节型二通阀用于切断场景，导致关闭时泄漏量过大。
规避方法：根据 “是否需要连续调节” 明确阀门类型，调节场景选调节型，切断场景选切断型，不跨场景混用。
五、总结
江森二通阀作为流体控制领域的优质设备，其工作原理围绕 “执行器驱动-阀芯调节-流量控制”的核心逻辑，结构简洁且控制精准；而选型需从介质特性、系统压力、流量需求、控制方式、安装环境、品牌售后6大维度出发，结合实际应用场景综合判断，同时规避 “按口径选型、忽视介质参数、混淆阀门类型” 等常见误区。
通过本文的解析，相信读者已对江森二通阀的工作原理与选型方法有全面认识。在实际应用中，建议结合系统设计图纸、厂家产品样本及技术支持，确保选型科学合理，从而让江森二通阀充分发挥性能，助力系统高效、稳定、节能运行。
