在暖通空调（HVAC）、工业自动化及楼宇控制系统中，阀门作为流体控制的核心部件，直接影响系统的能效与运行稳定性。搏力谋（Belimo)作为全球领先的执行器与阀门解决方案提供商，其产品以高精度、高可靠性和智能化著称。本文将从搏力谋阀门的核心分类入手，深入解析不同类型阀门的工作原理，帮助行业从业者、工程师及采购人员全面掌握其技术特性，为系统设计与维护提供参考。
一、搏力谋阀门的核心分类：按功能与应用场景划分
在解析工作原理前，需先明确搏力谋阀门的主要类型——不同结构的阀门对应不同的流体控制需求，其工作逻辑也存在本质差异。根据行业应用场景，搏力谋阀门可分为三大核心类别：
1. 电动蝶阀：大流量场景的高效控制选择
搏力谋电动蝶阀以蝶板旋转为核心控制方式，主要用于空调水系统、冷却水循环系统等大流量流体输送场景。其阀体采用球形通道设计，配合耐腐蚀的 EPDM 或 NBR 密封材料，可实现低流阻、零泄漏的控制效果，常见型号如搏力谋D611、D621系列。
2. 电动球阀：高精度调节的优选方案
电动球阀通过球体绕轴线旋转90°实现流体通断或调节，适用于冷媒、气体及高粘度流体控制，如制冷系统、燃气输送管道。搏力谋电动球阀采用不锈钢或黄铜阀体，搭配精密齿轮传动结构，调节精度可达 ±1%，典型产品包括 V220、V230 系列。
3. 电动调节阀：动态流量的精准把控
电动调节阀（如搏力谋 MVG、MFT 系列）以阀芯线性位移为核心，通过改变阀芯与阀座的间隙调节流量，广泛应用于空调风柜、新风机组的温度与压力控制。其核心优势在于可根据系统信号（如温度、压力传感器反馈）实现连续调节，适配变负荷运行场景。
二、搏力谋阀门核心工作原理：以 “执行器 + 阀体” 为核心
搏力谋阀门的工作逻辑围绕 “执行器驱动阀体动作” 展开，不同类型阀门的差异主要体现在执行器动力形式与阀体运动方式上。以下分类型解析其核心原理：
1. 电动蝶阀工作原理：旋转式通断与调节
动力来源：搏力谋电动蝶阀搭载24V AC/DC 电动执行器，内置同步电机与减速齿轮组，可将电机的高速旋转转化为蝶板的低速转动。
动作逻辑：当控制系统发出“开 / 关” 或 “调节”信号时，执行器电机启动，通过齿轮传动带动阀杆旋转，进而驱动阀体内的蝶板（圆形金属板）旋转：
当蝶板与阀体通道平行时，流体阻力最小，阀门处于 “全开” 状态，流量达到最大值；当蝶板与阀体通道垂直时，流体被完全阻断，阀门处于 “全关” 状态；
当蝶板处于“平行 - 垂直”之间的任意角度时（如 30°、45°），通过改变通道截面积实现流量调节，调节范围通常为 0-100%。
关键技术：搏力谋电动蝶阀执行器内置位置反馈装置（如电位器或霍尔传感器），可实时将蝶板位置信号传回控制系统，形成 “指令 - 动作 - 反馈” 的闭环控制，确保调节精度。

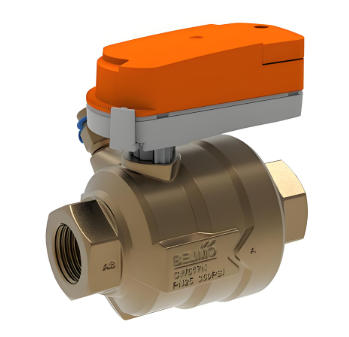

2. 电动球阀工作原理：90°旋转的精准通断
结构特点：阀体内部设有一个带圆形通孔的球体，球体通过阀杆与执行器连接，密封方式采用 “浮动球” 或 “固定球” 设计（搏力谋多采用浮动球结构，适配中低压场景）。工作流程：
待机状态：球体通孔与阀体进出口垂直，流体无法通过，阀门关闭；
开启过程：执行器接收控制信号后，驱动阀杆带动球体旋转90°，使球体通孔与阀体进出口对齐，流体沿通孔顺畅流通，阀门全开；
调节功能：部分搏力谋电动球阀（如 V230 系列）支持 “比例调节” 模式，可通过控制球体旋转角度（如 0-90°范围内的任意角度）改变通孔与阀体通道的重合度，实现流量的精细化调节（注：球阀调节精度略低于调节阀，更适合 “通断为主、调节为辅” 的场景）。
密封优势：球体与阀座采用PTFE（聚四氟乙烯）或PPS（聚苯硫醚）密封材料，旋转过程中可形成紧密贴合，确保低压下零泄漏，适配冷媒、腐蚀性流体等特殊介质。
3. 电动调节阀工作原理：线性位移的连续调节
核心结构：由 “阀体（含阀芯、阀座）+ 电动执行器（含伺服电机、丝杆机构）” 组成，阀芯通常采用“单座”或“双座”设计（搏力谋 MVG 系列为单座阀芯，适配低压差场景；MFT 系列为双座阀芯，适配高压差场景）。
调节原理：
信号接收：执行器接收来自控制系统的模拟信号（如0-10V DC或4-20mA），该信号对应目标流量或压力值；
动力转换：执行器内的伺服电机驱动丝杆机构旋转，将旋转运动转化为阀芯的线性上下位移（丝杆顺时针旋转时，阀芯下降；逆时针旋转时，阀芯上升）；
流量控制：阀芯位移改变其与阀座之间的 “流通间隙”——阀芯下降时，间隙减小，流量降低；阀芯上升时，间隙增大，流量升高；通过持续调整阀芯位置，使系统实际流量 / 压力与目标值一致，实现动态平衡。
智能特性：搏力谋电动调节阀执行器内置PID调节算法（比例 - 积分 - 微分），可自动补偿系统滞后性，避免超调或振荡，尤其适用于空调系统温度控制（如回风温度与冷水流量的联动调节）。
三、搏力谋阀门工作的关键辅助系统：确保稳定运行的核心组件
除 “执行器 + 阀体” 的核心结构外，搏力谋阀门的稳定运行还依赖三大辅助系统，这些组件也是理解其工作原理的重要部分：
1. 控制信号系统：指令传输的 “神经中枢”
搏力谋阀门支持两种主流控制信号：
开关信号（DO）：用于通断控制（如电动蝶阀全开/全关），信号电压通常为24V AC/DC；模拟信号（AO）：用于连续调节（如电动调节阀0-10V流量控制），可实现0-100%的精准调节。
控制系统（如PLC、DDC控制器）通过信号线缆将指令发送至执行器，同时接收执行器反馈的位置信号（如 4-20mA 电流信号），形成闭环控制。
2. 电源系统：执行器的 “动力源泉”
搏力谋阀门执行器电源类型分为：
交流电源：24V AC或 230V AC（常见于大型蝶阀、球阀，如 D621 系列）；
直流电源：24V DC（常见于小型调节阀、风阀，如 MVG 系列）。
电源系统需具备过载保护功能——当执行器遇到卡阻（如阀芯被杂质卡住）时，内置的热过载保护器会切断电源，避免电机烧毁，这也是搏力谋产品可靠性的核心设计之一。
3. 密封系统：防止泄漏的 “防线”
不同阀门的密封结构不同，但核心作用均为阻断流体泄漏：
蝶阀：采用“蝶板 + 阀座”软密封（EPDM 材料），旋转时蝶板与阀座紧密贴合，泄漏量≤0.1%（符合 ANSI Class VI 标准）；
球阀：采用 “球体 + 阀座” 硬密封（金属材质）或软密封（PTFE 材料），适配不同介质压力与温度；
调节阀：采用 “阀芯 + 阀座” 迷宫式密封或 V 型密封，减少流体冲刷，延长使用寿命。
四、搏力谋阀门工作原理的实际应用：场景化效果验证
理解工作原理的最终目的是指导应用，以下结合典型场景说明搏力谋阀门的工作效果：
1. 空调水系统：电动蝶阀的流量控制
O在大型商场空调水系统中，搏力谋D611电动蝶阀安装于冷水机组出口管道：
当商场客流量增加，室内温度升高时，DDC 控制器发送“开大”信号，执行器驱动蝶板旋转至60°，冷水流量增加，制冷量提升；
当温度降至设定值时，控制器发送“关小”信号，蝶板旋转至30°，流量减少，避免能源浪费；
位置反馈信号实时传回控制器，确保流量调节精度≤±5%，室内温度波动控制在 ±1℃以内。
2. 制冷系统：电动球阀的冷媒通断
在酒店中央空调制冷系统中，搏力谋V230电动球阀用于冷媒（R410A）管道控制：
当客房温度达到设定值时，控制器发送“关闭”信号，执行器驱动球体旋转90°，切断冷媒供应；
当温度回升时，执行器带动球体反向旋转90°，冷媒恢复流通，实现精准的制冷循环控制，泄漏量几乎为零，避免冷媒浪费与环境污染。
3. 新风机组：电动调节阀的压力调节
在医院新风机组中，搏力谋 MVG 电动调节阀安装于送风管道的静压控制回路：
当病房门窗开启导致静压下降时，压力传感器发送信号至控制器，执行器驱动阀芯上升，增大送风量，静压回升至设定值（如50Pa）；
内置PID算法确保调节无超调，避免送风噪音过大，符合医院对环境舒适度的高要求。
五、搏力谋阀门选型与维护：基于工作原理的优化建议
结合工作原理，合理选型与维护可延长阀门使用寿命，提升系统能效：
1. 选型要点：匹配工作原理与场景需求
根据流量需求选类型：大流量场景（如空调水系统）选电动蝶阀，高精度调节场景（如冷媒控制）选电动球阀，连续调节场景（如静压控制）选电动调节阀；
根据介质选材质：水系统选铸铁阀体 + EPDM 密封，冷媒系统选黄铜阀体 + PTFE 密封，高温系统（如热水管道）选不锈钢阀体；
根据控制需求选执行器：通断控制选开关型执行器，连续调节选模拟量执行器，智能场景选带通讯功能的执行器（如搏力谋BACnet协议执行器）。
2. 维护建议：基于工作原理的故障预防
定期清洁阀体：避免杂质卡住阀芯或蝶板（如每季度冲洗一次水系统阀门），防止执行器过载；
检查密封件：软密封材料（如EPDM）老化后需及时更换，避免泄漏（建议每年检查一次）；
校准控制信号：模拟量调节阀需定期校准信号与流量的对应关系（如每半年校准一次），确保调节精度。
总结：搏力谋阀门工作原理的核心逻辑
搏力谋阀门的工作原理可概括为 “信号驱动执行器，执行器带动阀体动作，辅助系统保障稳定”——无论是蝶阀的旋转通断、球阀的90°调节，还是调节阀的线性位移，其本质都是通过精准控制流体通道的截面积，实现系统对流量、压力、温度的按需调节。
掌握这一核心逻辑，不仅能帮助从业者快速定位阀门故障（如执行器不动作可能是电源或信号问题，泄漏可能是密封件老化），更能在系统设计阶段选择最适配的阀门类型，最大化发挥搏力谋产品的能效与可靠性优势。对于HVAC、工业自动化等领域而言，理解阀门工作原理是实现系统智能化、节能化运行的基础，也是提升行业技术水平的关键一步。
